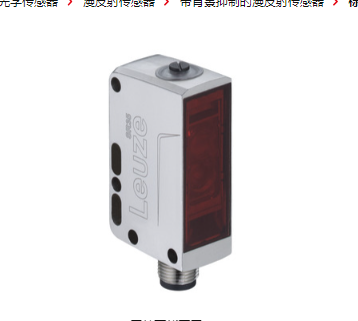

HT35CPP/LG-M12勞易測漫反射式傳感器

帶背景抑制的漫反射傳感器

系列 35C

工作原理 帶背景抑制的掃描原理

黑色/白色誤差 < 10% 時*長 400 mm

檢測距離 保證的檢測范圍

檢測距離, 白色 90% 0 ... 1.2 m

檢測距離, 灰色 18% 0.01 ... 0.75 m

檢測距離, 黑色 6% 0.01 ... 0.65 m

檢測范圍極限 0 ... 1.2 m

檢測范圍極限 典型檢測范圍

調整范圍 50 ... 1,200 mm

光源 Power PinPoint? LED, 紅色

波長 660 nm

傳輸信號波形 脈沖

LED 組 自由組（根據 EN 62471）

保護電路 反極性保護

短路保護

供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度

剩余波紋度 0 ... 15 %, 來自 UB

開路電流 0 ... 20 mA

數字開關量輸出數 2 個

類型 數字開關量輸出

開關元件 晶體管, 推挽

開關原理 IO-Link / 亮通 (PNP) / 暗通 (NPN)

開關元件 晶體管, 推挽

開關原理 暗通 (PNP)/亮通 (NPN)

開關頻率 1,000 Hz

響應時間 0.5 ms

延時 300 ms

類型 IO-Link

COM模式 COM2

概述 智能傳感器概述

*小循環時間 COM2 = 2.3 ms

幀類型 2.5

規格書 V1.1

Device ID 6107

SIO-模式支持 是

接口數量 1 個

功能 供電電源

信號輸入

信號輸出

類型 接頭

螺紋規格 M12

類型 插頭

材料 不銹鋼

引腳數 4 個引腳

編碼 A-編碼

尺寸（寬 x 高 x 長） 18.8 mm x 55.3 mm x 32.4 mm

外殼材料 不銹鋼

操作元件材料 塑料 (POM Hostaform C9021，Copolyester Tritan TX1001)，不擴散

外殼粗糙度 Ra ≤ 0.8, 不銹鋼外殼典型值

不銹鋼外殼 AISI 316L，DIN X2CrNiMo17132，貨號 1.4404

鏡頭蓋材料 有耐刮擦銦保護層的塑料 (PMMA+)

凈重 120 g

外殼顏色 銀

緊固類型 通孔安裝

通過可選安裝設備

材料兼容性 CleanProof+

ECOLAB

Johnson Diversey

顯示類型 LED

LED數 2 個

操作控制 多匝旋鈕

操作控制功能 掃描范圍調整

環境溫度，工作 -40 ... 60 °C, (70 °C ≤15min)

環境溫度，儲藏 -40 ... 70 °C

HT35CPP/LG-M12勞易測漫反射式傳感器
