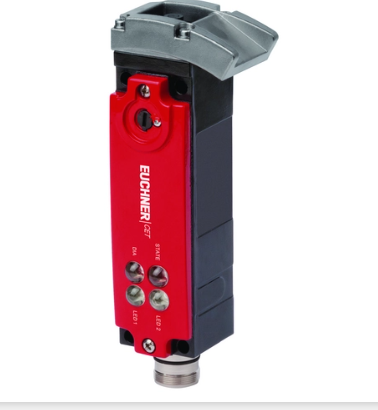

CET3-AR-CRA-AH-50X-SH-110103

CET3-AR-CRA-AH-50X-SH-110103 (訂貨號 110103)

帶鎖止功能的安全開關 CET-AR-...，RFID，M23（RC18）接插連接件

通電解鎖

特殊編碼

初始化輸入J

監控輸出鎖止功能 OUT

信號輸出門位置 OUT D

接插連接件 M23 (RC18)，19 針

水平

可以90°增幅進行調整

門鎖原理

通電解鎖：如果防護裝置上的門鎖功能是基于通電解鎖原理，則防護裝置將通過彈簧力鎖止，直到門鎖電磁線圈通電為止。解鎖通過電磁力實現。也稱為機械上鎖。

特殊編碼安全評估

每個觸發塊已采用高級編碼（特殊編碼）。開關僅識別初始化觸發塊也可以初始化額外的觸發塊。

任何時候，安全評估單元只能識別*近一次初始化過的觸發塊。

安全特性

由于有兩個帶內部監控的冗余安全輸出（半導體輸出），該設備適用于

 類別 4 /PL e，符合 EN 13849-1 標準

SIL 3（根據 EN IEC 62061 表 4

所用的 OSSD 輸出端通過測試脈沖檢查其功能是否存在短路和交叉電路。

工作區

重復精度R 10 %

電氣連接值

套期保值

外部（工作電壓UB） 0.25 ... 8 A

外部（電磁線圈工作電壓UCM） 0.5 ... 8 A

功耗

電磁線圈 11 W

接配線電纜 30V DC，2A

工作電壓DC

LED 24 V DC -15% V DC ... +10% V DC

UB 24 V DC -15% ... +15% 反極性保護，穩壓，殘余紋波<5％，PELV

EMC保護要求 符合EN IEC 60947-5-3標準

利用類別

DC-13 24V 200mA

電磁線圈工作電壓DC

UCM 24 V DC -15% ... +10% 反極性保護，穩壓，殘余紋波<5％，PELV

電磁線圈占空比 100 %

風險時間，符合EN 60947-5-3標準 max. 400 ms

根據EN 60947-5-3的規定，風險時間，每增加一個單元就延長一次 max. 5 ms

開關負載

符合UL標準 24V Dc，2類

安全等級 III

電流消耗

IB 80 mA

ICM 450 mA

測試脈沖持續時間 max. 1 ms

污染程度（外部，符合EN 60947-1） 3

初始化輸入端

輸入電壓

低 0 ... 1 V DC

高 15 ... 27.6 V DC

監控輸出OUT D

輸出類型 p開關，防短路功能

輸出電壓

OUT D 0.8xUB ... UB V DC

切換電流

OUT D 1 ... 50 mA

從狀態變化起的開關延時 max. 700 ms

監控輸出OUT

輸出類型 p開關，防短路功能

輸出電壓

OUT 0.8xUB ... UB V DC

切換電流

OUT 1 ... 50 mA

從狀態變化起的開關延時 max. 400 ms

安全輸出OA / OB

輸出類型 2個半導體輸出，PNP輸出，防短路功能

輸出電壓

高U（OA、OB） UB-1.5V ... UB V DC

低U（OA、OB） 0 ... 1 V DC

差異時間

兩個安全輸出 max. 10 ms

開啟時間 400 ms

斷態電流Ir max. 0.25 mA

切換電流

每安全輸出OA / OB 1 ... 200 mA

機械值和環境

Anfahrgeschwindigkeit max. 20 m/min

連接類型 1個19針M23圓形接插頭，RC18接插頭

就緒狀態延時 10 s

安裝方向 任何

開關頻率 max. 0.5 Hz

自由度X ±5 mm

自由度Y ±5 mm

自由度Z ±4 mm

存儲溫度 -25 ... 70 °C

機械壽命 2 x 10?

抗沖擊和振動 符合EN IEC 60947-5-3標準

保護等級 IP65/IP67

環境溫度

UB = 24V DC時 -20 ... 55 °C

材料

安全開關殼體 壓鑄鋁

斜槽 不銹鋼

鎖緊力Fmax 6500 N

鎖緊力FZh 5000 N FZH = FMAX/1,3

門鎖原理 通電解鎖
